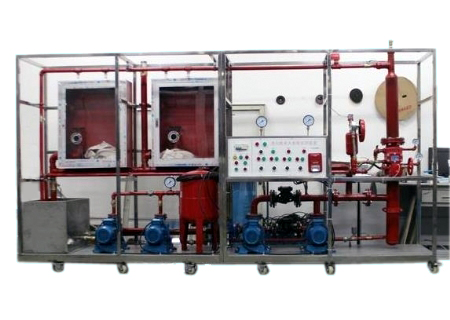

消火栓自動噴淋及滅火系統實訓裝置

消火栓及自動噴淋滅火系統實訓裝置概述：消火栓及自動噴淋滅火系統實訓裝置,系統具有噴水滅火及消防栓滅火系統等典型結構,能夠完成火災探測,火災報警,現場滅火等演示性實訓項目,同時還能清楚的展示噴淋滅火系統..消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統
消火栓設備：由水槍、水帶、消火栓組成。

一、消火栓及自動噴淋滅火系統實訓裝置功能構成


1.具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2.模擬高位水泵本身自帶控制器，可實現本地控制，（也可實現與消防報警聯動控制）
3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
6、消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統、消火栓設備：由水槍、水帶、消火栓組成。
7、單出口消火栓2個、 DN50。錦綸水帶：50mm，長度20m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。
8、給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
9、滅火控制系統采用電器手/自動控制方式,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控制和聯動控制功能）



二、消火栓及滅火系統實訓裝置 實訓項目：

1.系統結構與設備認識

2.噴淋滅火系統安裝與使用

3.噴淋滅火系統伺應狀態操作

4.噴淋滅火系統調試

5.火災探測與火災報警

6.噴淋滅火操作

7.噴淋滅火監控使用（選做）

8.噴淋系統系統綜合操作訓練

9.噴淋滅火系統與消防報警系統聯動（選做）

10.消火栓滅火原理認識

11.消防火栓控制操作實訓

12.消防火栓的滅火演練

13.消防水帶的操作演練

三、消火栓及滅火系統實訓裝置 技術參數

電壓：AC380±10％ 50Hz

保護：具有漏電保護裝置

環境溫度：+4℃～+45℃

裝置容量：＜5.0kVA

外形尺寸：4000mm×750mm×1800mm

流量：0-6（L/S）效率：79（%）

壓力：0-2.5（MPa）轉速 ：2900（r/min）

泵軸位置：邊立式

葉輪結構：閉式

葉輪數目：3-10

葉輪吸入方式：單吸式

供水流量：消防泵:4L/s; 穩壓泵:1.1 L/S 　

供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW 　

水泵數：消防泵2臺;穩壓泵2臺（一用一備）

單泵功率：消防泵:1.1KW；穩壓泵:0.75MPa

恒壓精度：<0.01MPa

控制方式：控制柜手/自動控制、站控室指令控制

操作方式：手動、自動
