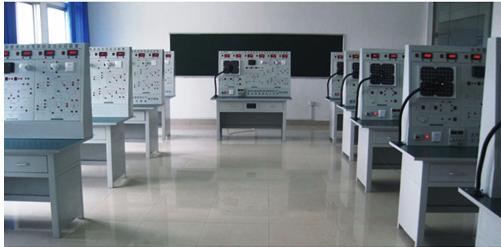

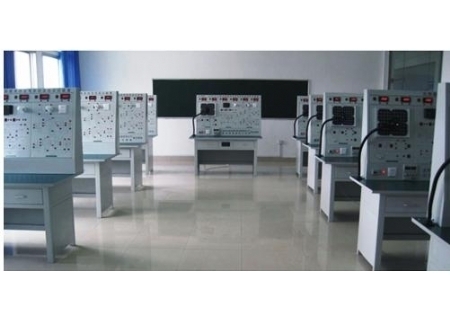

YLXNY-06太陽能光伏發電系統實訓裝置

一、太陽能光伏發電系統實訓裝置 基本工作原理

1.太陽能電池組件

太陽能電池組件由多個單晶或多晶、非晶電池單元串、并聯并經封裝后制成。其中的單晶電池單元的功能是將太陽的光線吸收發生伏打效應產生一定的電壓、電流，并按照需求串、并聯而將太陽能轉換成電能輸出，經電纜送至控制器。

2.控制器

控制器的作用是對蓄電池的充、放電條件加以規定和控制，并按照負載對電源的需求控制太陽能電池和蓄電池對負載的電能輸出。控制器是對自動充電、用電的監控裝置，當蓄電池充滿電時，它會自動切斷充電回路，使蓄電池不至過充；如果蓄電池電能減少，它會自動恢復充電。當蓄電池放電超過規定值時，即過放電時，它會自動切斷放電回路，不至使蓄電池放電過深；電能增加后，它會自動恢復供電。

3.蓄電池

蓄電池的作用是將太陽能電池組件產生的電能儲存起來。當光照不足或晚上，或者負載需求大于太陽能電池組件所產生的電能時，將存儲的電能釋放出來以滿足負載的能量需求。

4.正弦波逆變器

正弦波逆變器的作用是將太陽能電池組件產生的直流電或者蓄電池釋放的12V直流電轉化為負載需要的36V正弦交流電。

二、太陽能光伏發電系統實訓裝置 主要技術指標

1.太陽能電池組件功率：20W

2.蓄電池容量：12V/7Ah

3.控制器：

      額定輸出電壓、電流：12V/2A

      蓄電池過充保護：16.2V,恢復14.4V

      蓄電池過放保護：10.8V,恢復12.4V

      三種輸出模式：普通開/關模式、光控開/光控關模式、光控開/時控關模式

4.正弦波逆變器：

      輸出波形與頻率：正弦波/50HZ±1HZ

      額定輸入電壓、電流：10.8V～13.2V/2A

      額定輸出電壓、電流：36V±10%/0.42A

      額定輸出功率：15VA

      輸出功率因數：≥95%（線性負載）

      逆變效率：≥75%

5.輸入市電：AC220V/50HZ

6.箱體尺寸：660×490×240mm

7.工作環境：0°C～40°C、≤85%RH

實驗一、太陽能電池發電原理實驗

實驗二、不同光源對太陽能電池的差異

實驗三、溫度對太陽能電池的差異

實驗四、太陽能電池/遮蔽的無負載電壓

實驗五、太陽能電池/遮蔽的短路電流

實驗六、不同輻射度的無負載電壓與短路電流

實驗七、不同角度的無負載電壓與斷路電流

實驗八、太陽能電池串聯連接

實驗九、太陽能電池串聯連接時有遮蔽現象

實驗十、太陽能電池并聯連接

實驗十一、太陽能電池并聯連接時有遮蔽現象

實驗十二、太陽能電池直接負載的現象

實驗十三、太陽能電池的電壓-電流特性曲線

實驗十四、每日照度量測

實驗十五、太陽能電池/蓄電池充放電控制實驗

實驗十六、建立獨立型系統

實驗十七、獨立型Inverter轉換效率實驗

實驗十八、Zigbee遠程無線監測實驗：太陽能電池的電壓-電流特性曲線

實驗十九、Zigbee遠程無線監測實驗：直流轉交流
