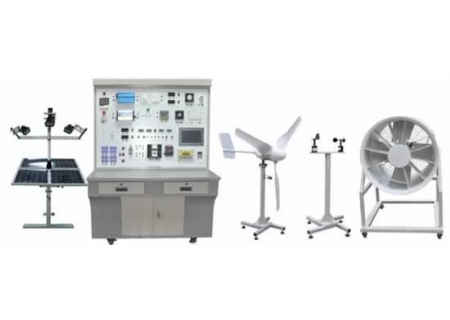

SHYL-FG13 風光互補并網發電與機電實驗系統

一、風光互補并網發電與機電實驗系統主要技術規格參數：

結構：工業塑料結構

顏色：工業灰

面板尺寸：226.5mm×163mm

機柜開孔：215mm×152mm

系統大電壓：DC12V，AC220V

系統大電流：10A

系統大功率：500W



二、風光互補并網發電與機電實驗系統組成：

1、光電教學模塊

2、風力發電教學模塊

3、風光互補控制器：

4、并網逆變器

5、離網逆變器

6、西門子S7-300PLC

7、監控系統（工業觸摸屏）

三、風光互補并網發電與機電實驗系統其它功能：

系統實驗時的備用電源（2路0-30V/2A直流可調穩壓電源）；

有市電互補切換

LED恒流驅動

提供并網、離網逆變器實套件

設置電壓模塊，確保實驗過程的安全；

可變電阻，電阻值調整范圍為0～999kΩ

DC/DC：5個DC/DC電源模塊

支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件orLabView)

風光互補并網發電與機電實驗系統適用范圍：主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
