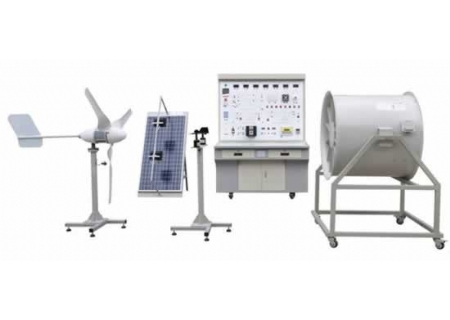

SHYL-FG11 風光互補發電教學系統實驗平臺

一、風光互補發電教學系統實驗平臺描述：

本實驗平臺是集于太陽能發電及風力發電為一體的新型教學實驗系統。可完成風力發電和太陽能發電及基站的供電及并網逆變電源系統集成的相關實驗及教學演示。可以幫助學生，進一步理解風力發電及太陽能光伏發電系統的理念、系統集成原理、單元組成、部件認知等方面的學習和工程實際應用技能。

二、風光互補發電教學系統實驗平臺特點：

系統實驗平臺集成了室內溫/濕度儀，風速測量、光照度測量系統，讓使用者操作起來更直觀。

系統采用32位數字化DSP技術，對蓄電池充放電進行全智能化的管理。

系統DC-AC并網同步電源，采用高頻脈沖調制技術。具有小體積、高效率及高功率因數輸出。

系統面板上采用直觀的數字表和液晶顯示，讓用戶了解當前系統工作狀態。

系統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。

風光互補并網發電實訓系統，可以讓實訓學生自行拆裝移動，使用簡便、無噪音、無污染。

系統增加市電與風光互補發電切換模塊，讓實驗更具操作性。

增加分布式供電原理與實驗電路，讓學生增加對新知識的理解

三、風光互補發電教學系統實驗平臺主要技術規格參數：

系統工作電壓：12/24VDC220VAC

系統大電流：50A

系統大功率：900W

系統外形尺寸；長1400×寬550×高1700（㎜）附滾輪方便推動至戶外教學。

四、風光互補發電教學系統實驗平臺系統組成：

1、單晶硅太陽能電池規格

2、模擬小太陽模塊

3、風機力發電機參數

4、模擬風洞模塊

5、風光互補控制器模塊

6、離網逆變電源模塊

7、并網同步逆變電源

8、測風系統模塊

9、監測系統

10、監控軟件

11、PC監控模塊：監控主機、監控軟件。顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。

風力發電系統工作主界面風力電系統工作數據主界面
