捷達全車電器實訓臺

 (一）捷達全車電器實訓臺簡介

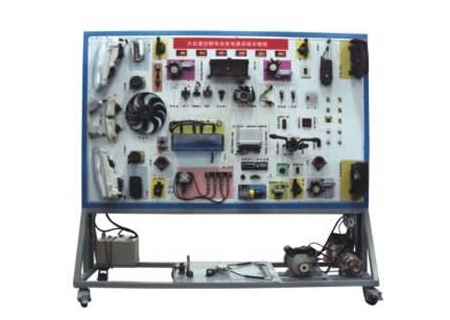

捷達全車電器實訓臺以大眾捷達2V全車電器實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、音響等各系統的組成結構和工作過程。適用于中高等職業技術院校\普通教育類學院和培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。本實訓臺功能齊全、操作方便、安全可靠。

（二）捷達全車電器實訓臺結構組成

燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等。

（三）捷達全車電器實訓臺功能特點

1．可運行全車電器系統，展示全車電器系統的組成結構及原理。

2．操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。

3．面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。

4．面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。

5．安裝有診斷座，對發動機控制單元等進行ECU編碼、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。

6．底架部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪。

7．配備有使用說明書及相關資料。

8．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。

（四）捷達全車電器實訓臺技術參數

外形尺寸：2040mm×650mm×1850mm（長×寬×高）；

動力電源：380V交流電壓；

工作電壓：12V直流電壓；

工作溫度：-50℃～50℃；

蓄電池：60AH/12V
