消防報警聯動樓宇給排水系統實訓設備

來源：作者：發布時間：2019-1-10 11:41:04

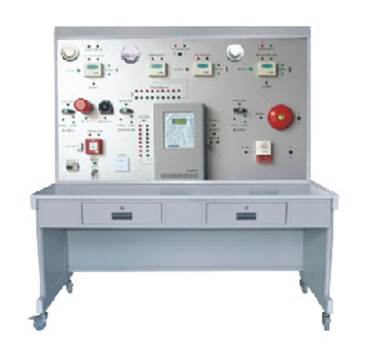

YL-LYX02消防報警聯動系統實訓裝置

⑴系統實訓功能：

消防報警聯動系統實訓裝置能進行各種模擬火災和報警聯動操作演示、系統管理、數據查詢、設備啟停、單點操作、聯動編程、線路設計與連接、故障設置、判斷及排除等實驗和實訓。并可與消防系列中其它設備聯網進行各種綜合實訓。

⑵系統技術指標：

工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz

整機容量：＜200W

外型尺寸（約）：教學系統，150×70×180cm3；學生實訓模塊，60×50×40cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

⑶可以做的實訓項目

實訓項目一：系統主機編程設計設置操作

實訓項目二：前端元器件地址編碼設置

實訓項目三：系統的管理操作

實訓項目四：系統的數據查詢打印操作

實訓項目五：設備啟停操作

實訓項目六：?jiǎn)吸c(diǎn)操作

實訓項目七：聯動編程

實訓項目八：線路故障的判斷與處理

實訓項目九：程序設置錯誤的判斷與糾正

實訓項目十：按線路圖將各部分連線

實訓項目十一：設計并安裝一個簡易應用系統

（5）基本配置

電源控制屏（鐵質雙層亞光密紋噴塑結構）

提供交流電源：?jiǎn)蜗嘟涣麟?20V 50Hz，帶有過流保護

樓宇實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。

火災報警控制器(聯動型)

采用點陣液晶顯示，可同屏顯示漢字信息

可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息

256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱

可以現場編輯聯動公式

2個總線回路，可連接254個現場器件

1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤

火災顯示盤

火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。

探測器

配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。

輸入模塊、控制模塊

輸入模塊主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。

聯動盤現場接口

(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；

(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。

手動報警按鈕

火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；

消防栓按鈕

火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。

聲光報警器、警鈴

現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

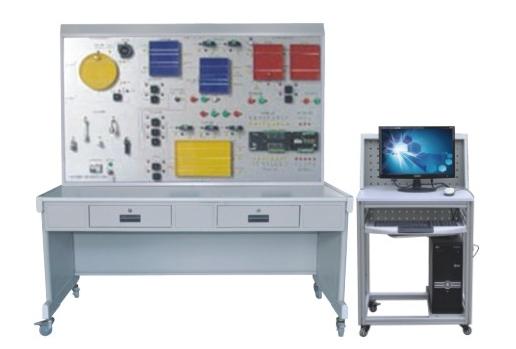

YL-LYL02型樓宇給排水系統實訓裝置

⑴實訓功能

本實訓模塊能讓學生進行樓宇給排水監控系統的元件、作用、組成和原理的認識實訓。

本實訓模塊能讓學生進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓。

本實訓模塊能讓學生通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，包含登錄，下載，安全管理等的設置操作。

本實訓模塊能讓學生進行樓宇給排水監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。

本實訓模塊能讓學生通過DDC配置軟件和網際組態軟件對系統進行二次開發和設計。

⑵技術指標

工作電壓：?jiǎn)蜗嗳€220V±5% 50Hz

整機容量：＜200W

外型尺寸（約）：60×50×40cm3

安全保護：具有漏電自動保護裝置和接地保護

故障設置：能進行電腦軟件和硬件線路的故障設置與排除

⑶主要配置

組成	數量
給排水模擬系統	1套
DDC控制器	1臺
給排水系統控制軟件	1套
手操器	1臺
通信線纜	1條
手操器軟件	1套
萬用表	1只
十字旋具	1把
水筆	1支
優質鋼板噴塑實訓平臺	1塊
約60×50cm優質鋁塑板絲網印刷面板	1只

⑷實訓項目

實訓一：按線路圖將各部分連線操作實訓；

實訓二：聯接電腦并對面板硬件初始化實訓；

實訓三：?jiǎn)?dòng)配置軟件并確認各元器件的初始狀態實訓；

實訓四：用外部端子控制時的具體配置操作實訓；

實訓五：服務器軟件的操作實訓；

實訓六：客戶端軟件的操作實訓；

實訓七：高水位停泵控制操作實訓；

實訓八：低水位啟泵控制操作實訓；

實訓九：主備水泵切換控制操作實訓；

實訓十：手/自動控制操作實訓；

實訓十一：通過組態軟件控制時的具體配置和操作實訓；

實訓十二：通過手操器控制時的具體配置和操作實訓；

實訓十三：線路故障的判斷與處理實訓；

實訓十四：操作錯誤的判斷與糾正實訓。
