SHYL-JT01型 智能交通管理實訓系統
一、智能交通管理實訓系統 簡介
智能交通管理實訓系統,為解決現代城市交通擁堵、交通事故、違規逃逸、停車難等一系列問題提供了技術路線,也為物聯網專業教學提供了一個完備的應用實訓系統。智能交通主題沙盤實訓系統以城市道路交通為原型,綜合運用傳感器采集、設備控制、無線傳感器網絡、射頻識別、圖像識別、嵌入式系統、無線通信等物聯網技術以及多學科技術的交叉融合,依托部署在交通沙盤中的智能小車、傳感器節點、控制節點、工業攝像機、智能網關、服務器與客戶端實現交通燈智能管理、路燈管理、公交優先、超速抓拍、車牌識別、智能停車場、高速ETC、公路災害智能預警、自動避障、車聯網等功能,為解決現代城市交通擁堵、交通事故、違規逃逸、停車難等一系列問題提供了技術路線,也為物聯網專業教學提供了一個完備的應用實訓系統。
二、智能交通管理實訓系統 構成
SHYL-JT01型 智能交通主題沙盤實訓系統利用各種傳感器測量城市道路中的參數,結合嵌入式數據庫存儲技術將采樣數據統一保存管理;利用ZigBee無線傳感器網絡統一管理各個節點;利用射頻技術實現車輛的自動識別;利用圖像識別技術實現車牌識別;利用自動控制理論和反饋控制理論實現智能控制;利用嵌入式Linux系統實現智能網關城市交通管理軟件;利用WIFI網絡實現網關與服務器之間的通信,激發用戶了解物聯網技術在城市交通網等現實環境的應用。
1、系統外觀
SHYL-JT01型 智能交通主題沙盤實訓系統外觀如圖所示。

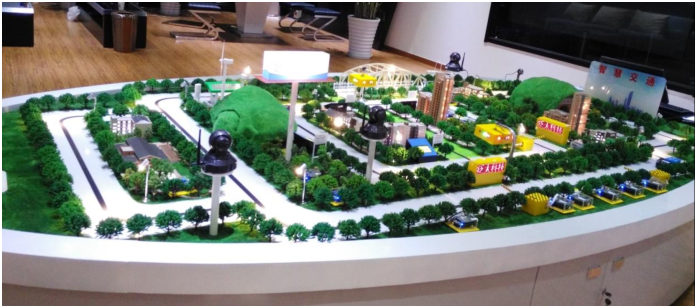

智能交通沙盤外觀圖

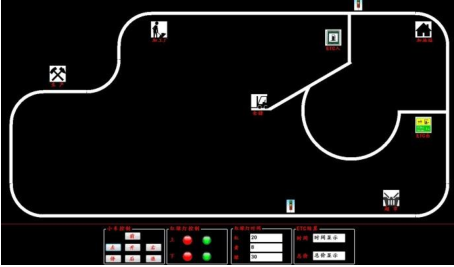

2、系統構成拓撲圖
三、硬件組成
智能交通主題沙盤實訓系統主要由感知設備、控制設備、射頻識別裝置、圖像采集設備、智能小車、智能網關、監控中心、供電設備、鋁合金鋼架模型等組成。
感知設備:
主要由傳感器調理板、ZigBee通信處理板以及接口底板組成的節點。標配傳感器包括光線傳感器、車位狀態檢測傳感器、火焰傳感器等,可根據客戶需求定制不同類型的傳感器節點。它們通過ZigBee技術將采樣數據傳輸給智能網關。
控制設備:
主要由執行設備、ZigBee通信處理板以及接口底板組成的節點,因供電電流不同存在兩種類型的控制設備:直流供電型控制設備、交流供電型控制設備。直流供電設備主要包括車位狀態指示燈、十字路口交通燈、道閘控制器、語音播放器、以及站臺LCD顯示器。交流供電控制設備主要包括控制器和交流電器,控制器封裝在標準的86盒內,交流電器只需插入86盒的兩相或三相插座內即可實現電器的開關控制,如路燈。
射頻識別裝置:
主要由超高頻讀寫器、天線、以及超高頻標簽組成,主要用來實現車輛不停車識別,可通過改變天線射頻功率實現讀寫距離遠近的調節。超高頻讀寫器具有RJ45以太網接口,與智能網關處于同一個局域網內,通過TCP/IP協議與智能網關交互信息。
圖像采集設備:
主要包括模擬攝像頭和IP攝像頭兩種。AV模擬攝像頭安裝在城市交通重要路段,如十字路口、高速路入口、車場出入口等,用于違規抓拍和統計車流量。IP攝像頭是一種視頻服務器,主要用于重點場所的視頻監控。
智能小車:
由核心控制板、ZigBee通信模塊、傳感器采集板、伺服電機、供電板、輪式底盤組成,實現自動循跡、避障、紅燈擇路行駛、前進、后退、左右轉彎、到站停車、以及與智能網關的通信等功能。
智能網關:
主要用于傳感層設備的數據處理以及接入上層云服務平臺。主要由Cortex-A8主板組成,可升級為A9四核主板,整體封裝在模具內,美觀大方。主板集成ZigBee無線路由器通信模塊,用于維護ZigBee網絡,接收ZigBee傳感器采樣信息,向ZigBee控制設備發送控制命令。主板還集成WiFi模塊,用于連接無線路由器,降低以太網布線的復雜度。同時,主板可擴展GPRS、3G或4G模塊,將智能網關接入互聯網,實現信息的遠程可靠傳輸。
監控中心:
普通PC機,通過TCP、UDP協議與智能網關通信,運行智能交通管理軟件。
供電設備:
配有完善的供電設備,包括空氣開關、急停開關、電源指示燈等,安裝在底座鋼架上,為系統輸入安全穩定的交流220V總電源。
鋼架模型:
支撐智能交通的整個設施,內部鋪設供電線路。除了提供標準智能交通模型外,還可根據學校的要求設計智能交通的外觀,交通線路的規劃,感知與控制設備的類型,設備部署的方式等。
四、軟件資源
系統軟件默認采用C/S結構,主要包括智能小車傳感器采集控制軟件、ZigBee無線傳感器網絡數據透明傳輸軟件、智能網關QT智能交通管理軟件、監控終端C#智能交通管理軟件等。
智能小車自動巡航系統軟件:
主要利用STC系列51單片機的接口總線,驅動紅外反射、超聲波等傳感器采集信息,經過處理,驅動直流伺服電機帶動萬向輪轉動,實現小車的自動循跡、避障、行駛方式的改變等功能。同時小車上的閱讀器和天線會自動識別道路上鋪設的射頻卡,實現小車地圖定位。
ZigBee無線傳感器網絡數據透明傳輸軟件:
主要實現ZigBee網絡的建立、節點的自動入網、節點休眠與喚醒、節點之間數據的透明傳輸、傳感器節點的采樣與傳輸、以及執行節點驅動設備的功能。
智能網關QT智能交通管理軟件:
智能網關采用嵌入式Linux操作系統,上電后即運行基于QT的智能交通管理軟件。軟件包括系統設置、交通管理主界面等。用戶可以在本地網關上直接瀏覽智能小車的運行狀態,控制小車的運行方式,瀏覽關鍵路口(高速出入口或停車場出入口)的抓拍圖像,也可手動控制出入口閘機。軟件系統集成了嵌入式數據庫,對所有傳感器數據進行保存。
監控終端C#智能交通管理軟件:
監控中心運行基于C#的智能交通管理軟件,主要實現城市公交與私家車在城市交通圖中的定位等功能。
五、系統功能
|
多車同時行駛 |
|
公交優先功能 |
|
交通燈管理 |
|
路燈管理 |
|
圖像抓拍 |
|
ETC不停車收費系統 |
|
災害預警系統 |
|
車聯網系統 |
|
車位的智能管理 |
|
用戶預定車位 |
六、教學資源
智能交通管理實訓系統覆蓋了智能車采集控制、ZigBee無線傳感器網絡、Linux智能網關、以及PC機監控終端三部分,因此系統提供了約三十個課時的實驗,從基礎采集傳輸實驗,到網關匯聚分析處理實驗,再到PC機監控終端應用實驗,一條線貫穿,讓學生在實驗中逐步領悟物聯網的體系結構,關鍵技術以及實現方式,培養學生動手解決問題的能力,激發學生的創新潛力。
另外,為方便用戶教學和學習,系統提供了一本使用手冊和一本實驗指導書。使用手冊主要介紹如何安全正確地操作這套系統,使其正常運轉,實現智能交通的各項功能。實驗指導書詳細地介紹了系統的網絡結構,網絡參數,實驗目的,實驗原理,以及實驗步驟等。
1、基礎實驗能力
名稱 |
實驗 |
1.智能小車采集控制實驗 |
Keil uvision開發環境搭建實驗 |
1. 無線傳感器網絡通信類實驗 |
IAR集成開發環境搭建實驗 |
2. Linux智能網關實驗 |
Qt開發環境搭建實驗 |
3. PC機監控終端實驗 |
PC機與網關的TCP通信實驗 |
2、創新實驗能力
名稱 |
實驗 |
1. 基于QT的智能網關創新實驗 |
基于Qt的車聯網通信實驗 |
2. 基于C#的PC機監控終端創新實驗 |
基于C#的車輛定位實驗 |
3、科研實驗能力
除了上述傳感控制設備、智能網關與智能終端的相關實驗外,系統還提供了開發類實驗。
名稱 |
實驗 |
1.無線傳感器網絡開發實驗 |
簡單的無線收發實驗;誤碼率測試實驗;頻譜分析實驗; |
2.智能網關開發實驗 |
嵌入式Linux開發環境建立實驗: |
