YLDLX-13電力系統繼電保護工培訓考核平臺

1.1電力系統繼電保護工培訓考核平臺概述

  電力系統繼電保護工培訓考核平臺整套裝置包含多種不同種類的繼電器和保護對象,可作為電力行業繼電保護工初級至高/級技師的培訓考核裝置 “電力系統繼電保護工培訓考核平臺”是根據《中華人民共和國職業技能鑒定規范?電力行業（繼電保護）》，參考電力行業職業技能鑒定指導中心所編寫的繼電保護工培訓大綱和題庫而研制生產的。整套裝置包含多種不同種類的繼電器和保護對象，可作為電力行業繼電保護工初級至高級技師的培訓考核裝置。也可用于其他行業對電工繼電保護知識的培訓考核，包括高等院校和職業院校《電力系統繼電保護》類課程的實驗、實訓和考核。

1.2電力系統繼電保護工培訓考核平臺特點

（1）將所需各種電源、儀表、負載、模擬斷路器、故障設置模塊等有機地結合在一起，配套齊全。用戶無須購買其它配件就可完成所有實訓、考核項目。裝置占地面積小，節約用房。

（2）設有電壓型漏電保護器和電流型漏電保護器，電源輸出均有監視和短路保護功能，確保操作者和設備安全。控制屏還設有定時器兼報警記錄儀，為學生技能考核提供統一標準。YLDLX-13電力系統繼電保護工培訓考核平臺

2 電力系統繼電保護工培訓考核平臺性能參數

（1）    輸入電源：三相五線制 380V±10% 50Hz

（2）    輸出電源：

l   三相四線 380V±10% 10A 50Hz

l   單相交流 220V±10% 10A 50Hz

3 產品組成

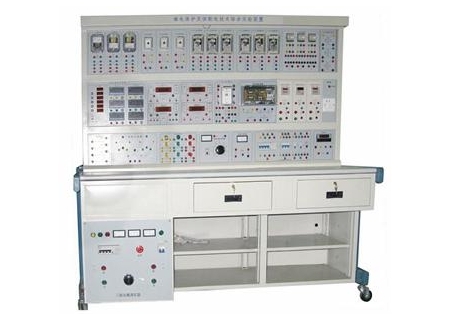

實訓臺采用鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，結構堅固，形狀為長方體封閉式結構，造型美觀大方，設有抽屜和儲物柜，方便各種配件的保存。實訓臺有四個萬向移動輪，其中兩個帶腳剎，便于移動或固定。

實訓臺提供各種電源、儀表、負載、模擬斷路器、電流繼電器、電壓繼電器、時間繼電器、中間繼電器、信號繼電器、功率方向繼電器、阻抗繼電器、差動繼電器、自動重合閘裝置。

4 實訓內容

4.1 繼電器構造、工作原理及特性檢驗

（1）    電磁型電流繼電器與電壓繼電器

（2）    時間繼電器

（3）    中間繼電器

（4）    信號繼電器

（5）    功率方向繼電器

（6）    差動繼電器

（7）    阻抗繼電器

（8）    自動重合閘裝置

 4.2 繼電器構造、工作原理和特性

（9）    電流繼電器

（10） 電壓繼電器

（11） 時間繼電器

（12） 中間繼電器

（13） 信號繼電器

（14） 功率方向繼電器

（15） 差動繼電器

（16） 阻抗繼電器

（17） 自動重合閘裝置

 4.3 自動裝置與繼電保護

（18） 自動重合閘裝置的應用與檢驗

（19） 備用電源自動投入的應用與檢驗

 4.4 電網繼電保護

（20） 電網相間短路電流、電壓保護

（21） 電網接地短路保護

（22） 電網距離保護

（23） 電網差動保護

 4.5 主設備繼電保護

（24） 電力變壓器保護

（25） 母線保護

（26） 斷路器失靈保護

（27） 電力電容器保護

 4.6 自動裝置與繼電保護

（28） 自動重合閘

（29） 備用電源自動投入

 4.7 電氣二次控制回路

（30） 重復動作自動復歸中央音響信號裝置

（31） 具有燈光和音響監視的斷路器控制回路

（32） 裝設跳躍閉鎖繼電器的斷路器控制回路

4.8繼電保護系統校驗及調試

4.9繼電保護設備異常事故處理
