鋁槽式鐵桌液壓氣動PLC控制實驗臺

一、氣動PLC控制實驗臺 概述

 鋁槽式鐵桌液壓氣動PLC控制實驗臺|液壓氣動傳動PLC實驗裝置液壓.氣動.傳動.PLC.實驗室設備是完成,液壓氣動PLC綜合控制實驗室是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司專利產品YY-18透明液壓傳動演示系統的基礎上，綜合了我公司氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制。可以讓學生直觀感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。

液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。

氣動實驗與液壓實驗電氣主控單元配備2套PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，以氣動及液壓回路為控制對象，加強對PLC可編程序控制器的學習及應用。

同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與PLC比較，可以加深對PLC可編程序控制器的了解及掌握。

二、氣動PLC控制實驗臺 的基本結構與組成

液壓氣動PLC控制實驗臺，從可靠性、先進性、成熟性、易用性、安全保障與可管理性等多方面考慮，進行了人性化的精心設計。

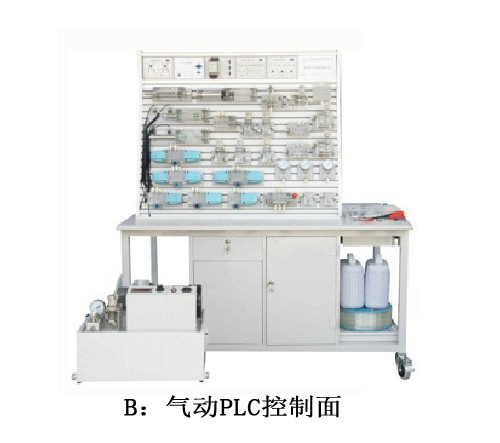

YQPC-T液壓氣動PLC控制實驗臺（氣動部分）分為氣動元件及回路安裝區、電器控制模塊安裝區、元件存儲柜。

液壓面主要包括：梯形雙立面實驗臺、透明液壓元件（20多種）、電器控制模塊、實驗專用泵站、元件固定配置板、桌面滴油槽、元件拆裝油盤、工具及附件等。

氣動面主要包括：梯形雙立面實驗臺、鐵質實驗桌、氣動元件（20多種）、電器控制模塊（5只）、空氣壓縮機、元件固定配置板、工具及附件等。

本實驗設備采用了多功能一體化鋼桌結構，整體焊接，表面噴塑，堅固耐用。鋼桌采用了雙面對稱結構，設計有元件存儲柜，工具資料抽屜，氣泵架位，電腦架位，可以附配電腦鍵盤抽屜。實驗臺采用了梯形雙立面結構，上面有氣動元件回路安裝區，電器控制模塊安裝區。合理的實現了空間與功能的自由組合。它可以針對客戶的不同需求實行不同的配置，以及為今后的升級擴展提供了平臺。

三、氣動PLC控制實驗臺 技術參數

1．電源：AC: 220V  50HZ

2．實驗臺外形尺寸：1600mm×1000mm×820mm（鐵桌）

3．實驗支架尺寸：1140mm×600mm×920mm（鋁槽）

4．PLC可編程序控制器：三菱FX1s-14MR型PLC(可根據客戶要求選擇），8輸入、6輸出。

5. 實驗專用齒輪泵站（配數字轉速表）

工作電源：AC：220V

電機功率：750W

電機調速范圍： 0-1500轉/分

油箱容積：25L

安全限速范圍：1000-1500轉/分

油泵輸出最高工作壓力：2.5MPa

安全壓力設定范圍：0.3 - 2.5 MPa

液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

6.空氣壓縮機

電    源：AC 220V  50HZ

電機功率：550w

轉速：1440r/min

氣罐容量：110L/min

氣罐壓力：0.75Mpa

氣罐重量：16Kg

四、氣動PLC控制實驗臺 實驗項目

(一）、氣動基本控制回路實驗

（二）、液壓傳動基本回路實驗

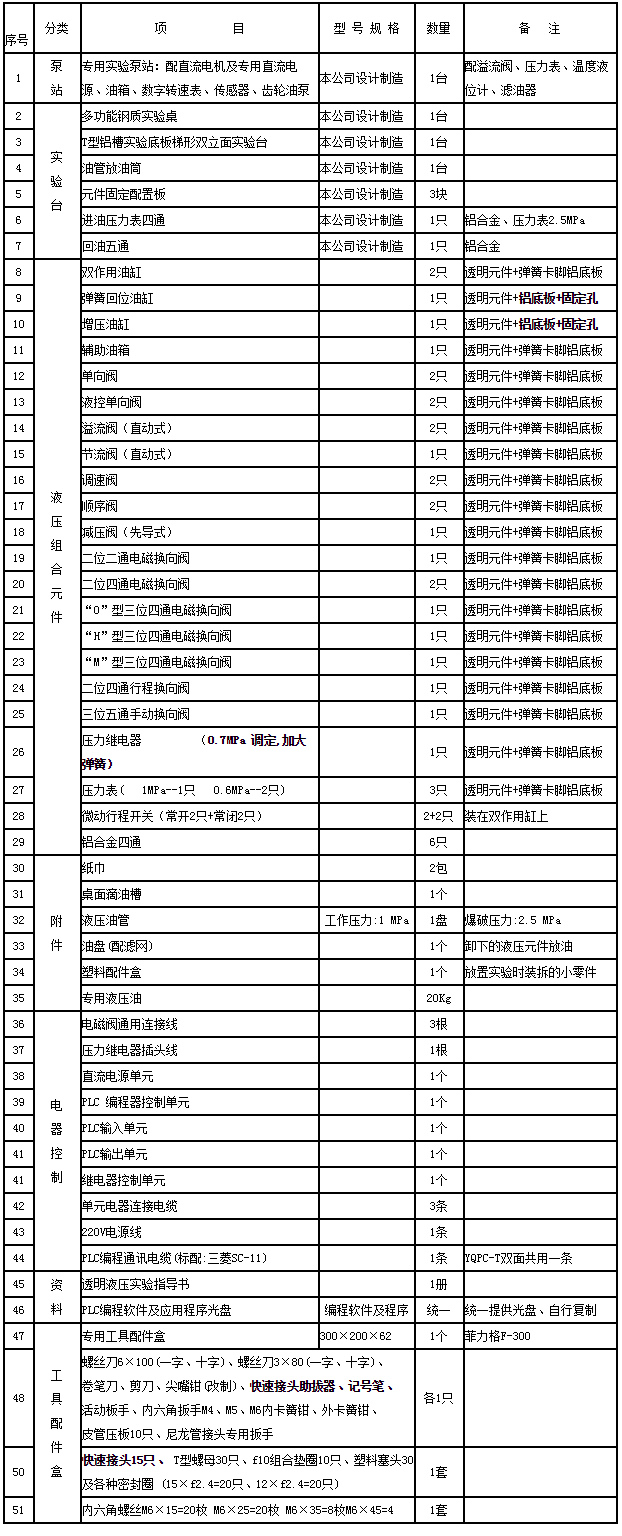

液壓氣動PLC控制實驗臺配置清單(液壓部分)
