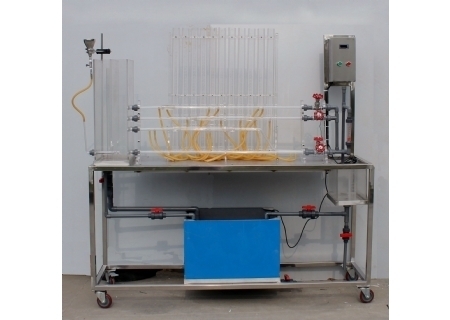

YLDR-584型 多功能流體力學實驗綜合裝置

一、流體力學實驗綜合裝置 產品概述

  多功能流體力學綜合實訓裝置主要設計理念是為了體現工程化系統化的整體流程,即展示從原理認知、分立對象到測控系統和配套軟件的完整的“工程體系 ...流體綜合力學實驗裝置工作條件 常溫、常壓下運行,電源電壓AC220V 0.5KW。 二、實驗?zāi)康?可測定(1)沿程阻力系數測定實驗;(2)局部阻力系數測定實驗;(3)雷諾實...理、工科院校開設的“水力學”、“流體力學”、“化工原理”、“化工基礎”等課程均需進行雷諾實驗、伯努利方程（機械能轉換）實驗、流體阻力損失測定等基本實驗。本實驗裝置可同時完成上述教學實驗要求，適用大學、專科、高職、中專、職校等不同層次學校的相關專業教學實驗。

二、流體力學實驗綜合裝置 主要配置：

雷諾實驗管、柏努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、測壓計、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不銹鋼框架。

三、流體力學實驗綜合裝置 技術參數：

1、運行環境：溫度0-40⁰C，相對濕度：≤90%RH，電源：220V/50Hz。

2、雷諾管：長1100mm、內徑φ14mm，有機玻璃。

3、柏努利管：總長1100mm、內徑φ40mm和φ14mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。

4、沿程阻力管：長1100mm、內徑φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。

5、局部阻力管：長1100mm、內徑φ14mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核。

6、測壓計：φ8X600mm，壓差計內的指示液為水，無毒、操作安全

7、水泵：高揚程：12m，大流量：20L/min，轉速2800r/min，功率120W。

8、計量水箱：透明有機玻璃制作，外壁帶有計量刻度。

9、實驗水箱：有機玻璃制成，約40L，上裝指示液盒，指示液為紅墨水。

10、蓄水箱：蓄水箱容積約80L，PVC板焊制而成。

11、實驗所用的流體—水為全循環設計。

12、離心泵特性實驗采用不銹鋼清水離心泵，低噪平穩、密封性好。
14、設備除去特殊材料外均采用不銹鋼制造，避免了設備的鐵銹清理維護工作。所有不銹鋼設備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。
15、外形尺寸：1800×500×1800mm。

2、實驗項目

（1）沿程阻力系數測定實驗；

（2）局部阻力系數測定實驗；

（3）雷諾實驗；

（4）伯努利方程實驗；

（5）文丘里流量計測流量實驗；

（6）孔板實驗；

（7）畢托管流量實驗。

YLDR-574型二氧化碳P-V-T關系儀

二氧化碳P-V-T關系儀 主要用途：

整個實驗裝置由壓力臺、恒溫器和實驗臺本體及其防護罩等三部分組成，可以測定二氧化碳的P-V-T關系，觀察臨界現象，測定其臨界參數PVT；測定二氧化碳在不同壓力下飽和蒸汽和飽和液體的比容；測定二氧化碳飽和溫度和飽和壓力的對應關系。

實驗?zāi)康模?/P>

1.了解CO2臨界狀態觀測方法，增加對臨界狀態概念的感性認識。

2.加深對課堂所講的公質熱力狀態、凝結、汽化、飽和狀態等基本概念的理解。

3.掌握CO2的P-V-T關系的測定方法，學會用實際氣體狀態變化規律的方法和技巧。

 4.學會活塞式壓力計，恒溫器等熱工儀器的正確使用方法。

實驗項目：

（1）測定二氧化碳的P-V-T關系曲線及臨界參數；

（2）測定二氧化碳飽和溫度和飽和壓力的對應關系及在不同壓力下飽和蒸汽和飽和液體的比容（或密度）；

（3）觀察凝結和汽化過程及臨界狀態附近汽液兩相模糊現象與超臨界壓力下加熱或冷卻時氣液兩相的連續過度。

 \s

二氧化碳P-V-T關系儀 主要配置：

（1）車加工電鍍本體；

（2）玻璃阻容器管和玻璃水套；

（3）壓力校驗儀（測量范圍 1—60Mpa）；

（4）恒溫水浴：溫度顯示分辨率 0.1℃，PID調節控溫， 精度 ±0.5℃；高精度PID調壓模塊電路；

（5）500~510mm長節能燈及有機玻璃保護罩；

（6）304不銹鋼實驗臺。
