教學生產兩用型數控系列

來源：作者：發布時間：2016-11-10 13:19:12

教學生產兩用型數控系列

教學生產兩用型數控系列是設計精巧的經濟型車床，即可用于教學，也可用于工廠生產，配備高可靠性的華興數控系統，包含教學生產兩用型數控臥式車床，教學生產兩用型數控車床，教學生產兩用型數控車床，教學生產兩用型數控車床等等

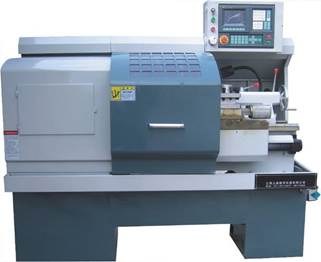

教學生產兩用型數控臥式車床

數控車床是設計精巧的經濟型車床（即可用于教學，也可用于工廠生產），配備高可靠性的華興數控系統。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采滾珠絲桿。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工序的切削加工，并能進行切槽、鉆擴、鉸孔等工作。此機床并且與數真軟室機電一體化數控編程實驗室進行通訊配套使用。

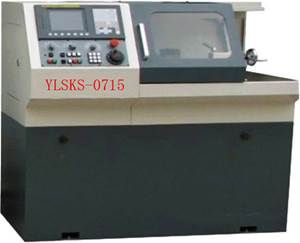

教學生產兩用型數控車床

教學生產兩用型數控車床是設計精巧的經濟型車床，配備高可靠性的華興數控系統。即可用于教學，也可用于工廠生產。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采用滾珠絲桿副。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工序的切削加工，并能進行切槽、鉆擴、鉸孔等工作。

教學生產兩用型數控車床

教學生產兩用型數控車床是設計精巧的經濟型車床（即可用于教學，也可用于工廠生產），配備高可靠性的華興數控系統。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采滾珠絲桿。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工序的切削加工，并能進行切槽、鉆擴、鉸孔等工作。

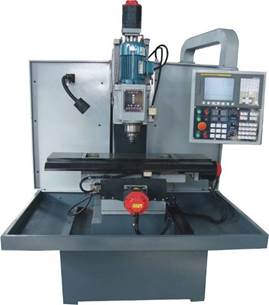

教學生產兩用型數控銑床

教學生產兩用型數控銑床能實現三坐標聯動，完成銑、鏜、鉆、鉸等基本切削運動，并能加工形狀復雜的凸輪、樣板、模具等。該機床采用矩型導軌、滾珠絲桿、導軌表面進行了高頻淬火和粘塑處理，機床采用無級變速，配備可靠的華興系統。即可用于教學，也可用于工廠生產。機床配有標準的RS232接口與計算機通訊進行在線加工（DNC），CAD/CAM聯網加工。

機床主要技術指標及參數：

主軸孔錐度	BT30
主軸轉速范圍	145-3000rpm（無級調速）
主電機功率	1.5KW
工作臺面積（長*寬）	600mm×250mm
工作臺三向行程（X、Y、Z）	480mm×250mm×250mm
主軸端面至工作臺距離	100-350
工作臺允許最大承重	150kg
銑削進給速度范圍（三向）	（12-2000）mm/min
三向步進電機扭矩	12Nm
最小設定單位	0.005mm
定位精度	+-0.02mm/300mm
重復定位精度	0.01mm
編程方式	ISO代碼、鍵盤錄入、后臺編輯
控制軸數	三軸+主軸變頻控制
聯動軸數	三軸三聯動
零件程序容量	56K（約3000段程序）
外形尺寸（長×寬×高	1200mm×900mm×1410mm
重量	950kg
數控系統	標配為華興。選配：FANUC、SIEMENS、廣數、華中等

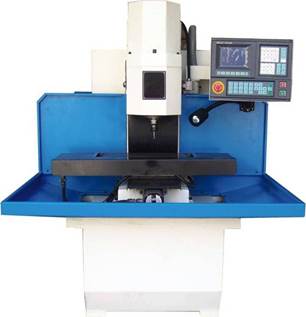

教學生產兩用型數控銑床

教學生產兩用型數控銑床合理緊湊的工業標準結構，剛性和精度優良的機械性能，穩定可靠的電氣系統控制，豐富靈活的操作功能，大方的整體造型，既是工廠小型復雜模具和精密零件的生產加工設備，也是靈巧的數控教學實驗設備，配備可靠的華興系統。數控加工功能：三坐標3軸聯動，三維曲面，模具輪廓，點陣絲孔和文字圖案加工。

數控銑床技術參數：

工作臺面積	200×500mm2
T型槽	10×3
工作臺最大承重	30Kg
X向行程	240mm
Y向行程	180mm
Z向行程	220mm
X向快速移動速度	步進：6m/min，伺服：3m/min
Y向快速移動速度	步進：6m/min，伺服：3m/min
Z向快速移動速度	步進：6m/min，伺服：3m/min
主軸電機功率	0.75Kw
主軸端面至工作臺的距離	70-290mm
主軸轉速	100-3000rpm
選用刀具直徑范圍	4-16mm
定位精度	±0.02mm
重復定位精度	±0.01mm
數控系統控制軸數	3軸
機床外形尺寸(長寬高)	1350×1400×1550mm
重量	600Kg
數控系統	標配為華興。選配：FANUC、SIEMENS、廣數、華中等
