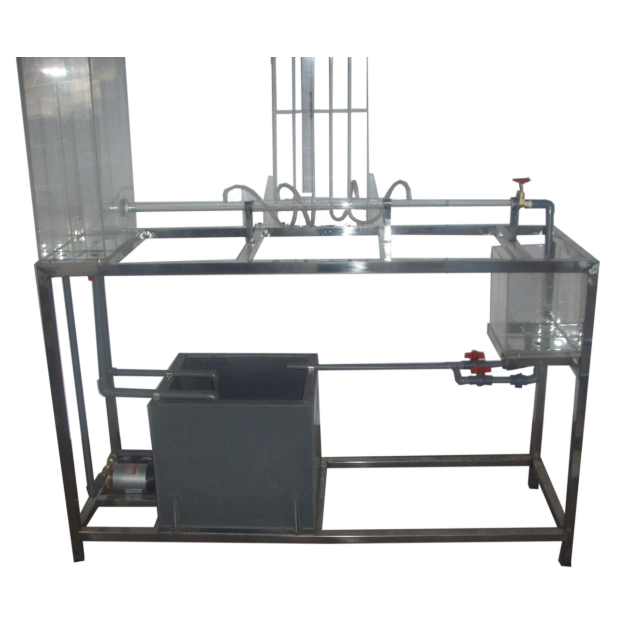

SHYL-ZL05型 局部阻力系數測定實驗裝置

一、局部阻力系數測定實驗裝置 實驗?zāi)康模?BR>
局部阻力系數測定實驗裝置 實驗?zāi)康? 1、掌握測定管道局部水頭損失系數的方法。 2、對圓管突擴突縮局部阻力系數的經驗公式進行實驗驗證與分析。

1、掌握測定管道局部水頭損失系數的方法。

2、對圓管突擴突縮局部阻力系數的經驗公式進行實驗驗證與分析。

3、加深對局部阻力損失機理的理解。

二、局部阻力系數測定實驗裝置 主要配置:
有機玻璃實驗水箱、局部阻力管、測壓管、水泵、蓄水箱、計量水箱、刻度標尺、秒表、玻璃溫度計、自循環裝置、閥門、不銹鋼框架。

三、局部阻力系數測定實驗裝置 技術參數:
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續操作。
2、實驗水箱：容積40L，透明有機玻璃制作，帶有穩壓溢流口。
3、計量水箱：容積6L，透明有機玻璃制作，帶計量刻度。
4、局部阻力管：φ30（內徑24）mm，L=500mm；φ20（內徑14） mm，L=400mm，透明有機玻璃制作，管道設有突縮與突擴等管段，在突擴管段上按3點法布置測點，突縮管段按4點法布置測點。
5、蓄水箱：500×400×400mm，材質PVC板。
6、靜音環保型水泵：揚程：10m，流量：12L/min，功率：90W。
7、測壓計由6根長650mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
8、實驗所用的流體--水為全循環設計，充分節約水資源。
9、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
10、外形尺寸：1500×450×1500mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
