YL-X08 住宅樓及辦公樓給排水實驗系統
來源： 作者： 發布時間：2019-7-21 15:38:09

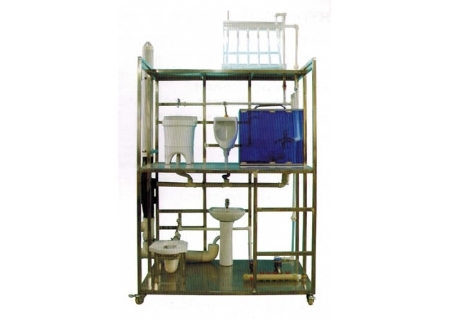

YL-X08 住宅樓及辦公樓給排水實驗系統
一、住宅樓及辦公樓給排水實驗系統技術指標住宅樓及辦公樓給排水實驗系統
外形尺寸： 1500 × 1000 × 2400mm
框架材料： 304 不銹鋼
地板材料：鋼化玻璃
進水要求： 0.05MPa ～ 0.75MPa
安全保護：具有漏電自動保護裝置和接地保護
二、住宅樓及辦公樓給排水實驗系統實驗功能
1 、整體式全真潔具和管路，透明地板，能看清隱蔽管路的全部結構和走向。
2 、設置帶蘇維托排水系統的排水主立管演示，能了解蘇維托排水系統的組成、結構和原理。
3 、關鍵部位采用透明管路，能看清管路中水流的走向。
4 、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5 、所有潔具和給排水設備都能真實演示。
三、住宅樓及辦公樓給排水實驗系統主要配置
辦公樓給水方式為普通給排水，給水入管入框架后立管至二層，在二層經水表后布水給拖布池、采用按鈕自閉式沖水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。
住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按 6 戶計），一層立管 6 根，至二層立管 5 根，二層布水管以上為四根 , 一層由左至右衛生器具分別為：附帶存水彎自閉閥式沖水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂的透明太陽能管，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。
