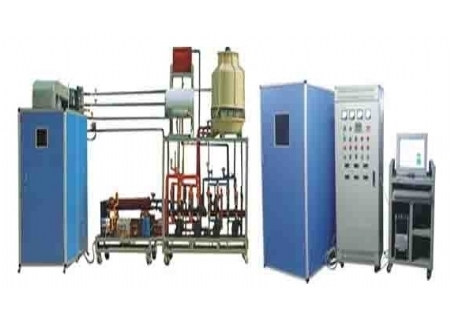

YL-ZK05型 中央空調監控系統實訓平臺

一、 中央空調監控系統實訓平臺 概 述

中央空調監控系統實訓平臺”集制冷系統、冷凍水系統、冷卻水系統、空氣處理系統、PLC、過程控制及工程組態監控系統于一體，可培養學生掌握中央空調技術專業理論知識和實踐技能，以及從事中央空調的冷凍水及冷卻水系統技術升級、改造設計、安裝、調試、維護、技術管理等方面的技能。適合各職業院校、培訓機構的自動控制、智能建筑、建筑設備與環境工程、供熱通風與空調工程技術、給排水工程技術、制冷和空調設備運用與維修等專業的實訓教學。

二、 中央空調監控系統實訓平臺 特 點

將實際工程系統圖形化，同時保證整個系統的完整性和合理性，能進行中央空調系統與監控系統的操作演示、PLC的安裝連接和操作編程、各種傳感器的安裝連接、監控系統的組態配置和控制、故障的設置及排除等實訓，便于學生觀察、了解各參數的變化情況和系統的工作狀況。

由監控系統軟件對中央空調系統進行遠程監控，實現水泵、閥門、流量和各點溫度參數的監視與控制，并提供組態軟件的安裝文件，便于學生對系統進行二次開發和設計。

部分器件的接口已獨立連接到面板上的相應接線端子，可通過專用的實訓導線連接電氣控制回路，方便對相關的執行元件和傳感器進行控制或數據采集。

三、 中央空調監控系統實訓平臺技術性能

輸入電源：單相三線～220V±10% 50Hz

工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)　海拔＜4000m

裝置容量：＜1kVA

安全保護：設有電流型漏電保護、接地保護，安全符合相關國家標準

四、 中央空調監控系統實訓平臺 系統配置

五、實訓項目

系統組成與設備認識

傳感器校準

制冷系統監控

冷凍水系統監控

冷卻水系統監控

空氣處理系統監控

中央空調系統監控

水壓、水流和水溫等參數的測量

PLC控制器的操作與編程

組態軟件的實訓
