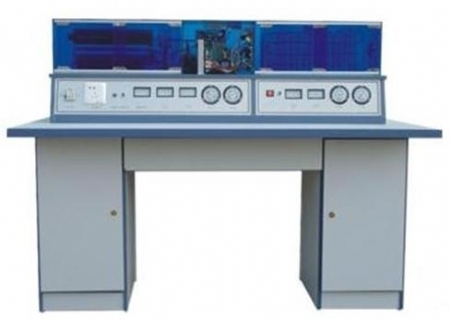

YLJST-97C型 制冷制熱綜合實驗臺

“制冷制熱綜合實驗臺”是在第五代的基礎上進行較大規模地改造而完成的。新增加其它類型的空調、冰箱系統及電路十幾個機種，有利于學生更全面地掌握制冷、制熱技術。分體空調為立體結構，前面為仿真室內機組，后部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。冰箱方面也進行了改進，前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室等。

另外，為了克服冰箱、空調溫度顯示的問題，第六代產品又增加了巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷制熱系統中各關鍵點的溫度、并以數字的形式顯示。

一、制冷制熱綜合實驗臺顯著特點：

1、整體設計合理、緊湊，使實驗室視野更加開闊。

2、多點溫度采集、巡回檢測、數碼顯示。

3、軟、硬件相結合，增加實驗項目。

4、純軟件模擬仿真制冷、制熱全過程。

二、制冷制熱綜合實驗臺流程實習項目

1、普通單門電冰箱系統流程 8、分體式熱泵型空調器系統流程

2、雙門直冷式電冰箱制冷系統流程 9、分體式熱泵型空調器電控系統流程

3、雙門間冷式電冰箱制冷系統流程 10、窗式電泵型空調器系統流程

4、單門直冷式電冰箱制冷系統流程 11、風冷柜式空調器電控系統流程

5、單門間冷式電冰箱制冷系統流程 12、電冰箱動態演示系統

6、熱敏電阻溫控器系統流程 13、分體式熱泵型空調器動態演示系統

7、GR204EIC溫控器系統流程

三、制冷制熱綜合實驗臺技術參數

工作電源：AC220V±5% 50HZ 環境溫度：-5℃～40℃

相對溫度：≤85%（25℃）整機功耗：＜1KW

外形尺寸：1600 mm800mm1170mm 制冷機類型：空調：R22 冰箱：R12

壓縮機功率： 空調：1ph 冰箱：1/10ph

四、制冷制熱綜合實驗臺新增分體空調電路常見故障實驗項目

（一）整體不工作或工作不正常，可通過以下故障演示：

1、微處理器損壞，故障代碼Q，應更換

2、晶振不良，故障代碼L

3、CPU工作+5V電源丟失，故障代碼G

4、整流二極管損壞，無法正常工作，故障代碼F

5、三端穩壓7812不良，無法正常工作，故障代碼V

6、CPU復位不良，空調無法工作，故障代碼H

（二）室內風機工作，而主機不工作，可通過以下方法排除故障：

1、如壓縮機不能正常工作，一般情況下：電容過載保護器斷路，可更換電容過載保護器

2、如控制指令有誤，故障代碼K

3、如12V電源丟失，故障代碼V

（三）整體正常工作、遙控失靈、可通過以下方法演示：

1、如遙控器損壞，故障代碼U

2、接收頭不良，故障代碼P

3、CPU不良，故障代碼P

（四）整體工作、遙控正常，而沒有蜂鳴器，可用以下方法演示：

1、蜂鳴器損壞，故障代碼W

2、2003集成損壞，故障代碼X

（五）整機工作，風門不動作，故障代碼Y

（六）注意事項：

1、以上故障演示，只能逐個進行，演示完應使開關復位，故障點指示燈熄滅。才能進行下一個

故障演示。

2、正常狀態，演示開關全部向前（向上）。

3、主機接通和關、時間間隔需5分鐘左右，因連續啟動易損壞壓縮機。

4、微處理器設置延時保護功能3分鐘。

5、制冷轉換制熱需用在停機狀態3分鐘以上。

五、制冷制熱綜合實驗臺空調器故障設置方法

六、制冷制熱綜合實驗臺電冰箱故障設置方法
