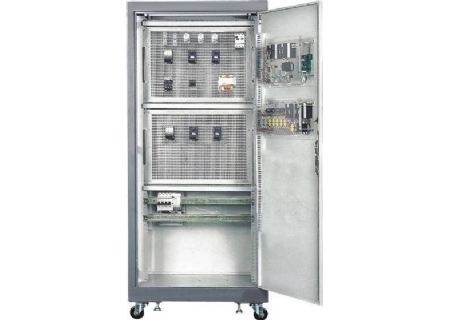

YLWXG-92型 維修電工技能實訓考核設備（柜式、雙面網孔板型）

一 概述

該實訓設備是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它是集理論培訓、實際操作和考核鑒定為一體的多功能實訓設備。設備采用標準電柜，充分利用該柜雙面空間，分別提供兩塊網孔板和兩根元器件標準安裝導軌，實訓元器件可以隨意安裝，學生通過布線槽布線，構建各種控制系統，實訓特點明顯；實訓內容和實訓元器件根據用戶要求自行定購。可以完成《工廠電氣控制》、《電機拖動》、《儀表照明電路》等科目的操作實訓，并可滿足維修電工的初、中、高級技能實訓考核內容要求。

二、特點

1.本實訓設備采用標準配電柜為主體，充分利用該柜雙面空間位置，元氣件安裝在網孔板上

2.該柜設有電壓型漏電保護和電流型漏電保護，能確保操作者的人生安全。此外，還設有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準

三、技術參數

1.輸入電源：三相四線（或三相五線）～380V±10%　50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm ×600mm ×1800mm

4.設備容量：＜3kVA

四、實訓設備配置

柜門上裝有主控電源面板和實訓元器件板：

1. 主控電源板

(1)一只交流電壓表和電壓指示切換開關及一只交流電流表，它們分別用于監視裝置的電壓和負載的大小

(2)定時器兼報警記錄儀，用于考核時間的設定

(3)通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源的輸出還設有短路保護

2. 實訓元器件板

設有按鈕紅色二只、綠色二只、黑色一只、急停一只，旋鈕開關二只，信號指示燈DC220V一只、AC220V一只、AC6.3V四只，交流電壓表0～450V一只、交流電流表0～5A一只，轉換開關一只

3. 實訓元件安裝板（網孔板及導軌）

兩面柜體的立柱上都分別裝有兩塊網孔板和兩根元器件標準安裝導軌，實訓元氣件可以隨意安裝到網孔板的任何位置，并配有走線槽

控制柜還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
