SYL-SAE01 電路、數電、模電、EDA綜合實驗箱

數字模擬綜合實驗箱

實驗箱由鋁木合金箱體、高性能線性電源、常用數字模擬信號源和實驗電路組成。其中實驗電路采用固定功能模塊和開放式模塊相結合的方式，固定功能模塊和開方式模塊有很多種可供選擇，用戶可根據需求靈活配置。以滿足不同專業、不同層次學生的教學實驗要求。本平臺適用于本專院校所有電類和非電類專業《數字電子技術》、《數字系統設計》、《模擬電子技術》、《電子線路》等課程的實驗和創新設計平臺。

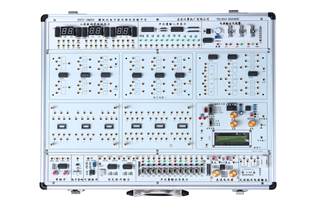

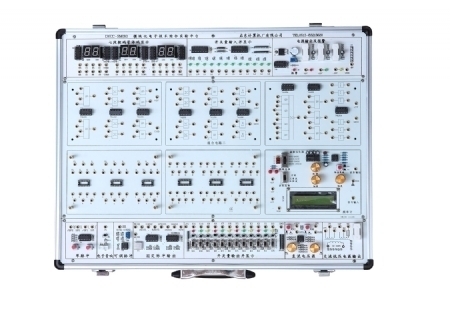

圖片僅供參考

一、實驗箱技術指標

   1、實驗箱工作電源

輸入：AC220V±10%,50HZ。

輸出：1.AC 0V、6V、14V、帶中心抽頭雙路17V（用于整流濾波實驗）。

          2.DC +5V/2A、±12V/0.5A，每路均帶有短路保護。配DVCC-DB電源保護板，+5V電源帶有欠壓、過壓、過流、短路和反向保護電路報警、自動恢復功能。

      3.DC 1.5V～12V/1A連續可調。

2、 常用數字模擬信號源部分

1）直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。

2）提供二組正負單脈沖發生器和兩組邊沿電平發生器。

3）10HZ-10KHZ連續可調時鐘電路。

4）4KHZ～1MHZ固定脈沖9檔輸出。

5）12路開關量輸入并顯示電路，輸入端帶保護功能。

6）12路開關量輸出電路，輸出標準TTL高電平和TTL低電平，輸出端自帶顯示電路，直觀顯示開關量的輸出狀態，同時輸出端帶保護功能。

7）6位七段LED共陽數碼顯示器，自帶CD4511 BCD碼譯碼電路。

8）喇叭驅動控制電路，并帶有音響輸出設備。

9）函數發生器

輸出波形：方波、三角波、正弦波

幅值：正弦波：0～10V（10V為峰—峰值，且正負對稱）

三角波：0～14V（14V為峰—峰值，且正負對稱）

方波：0～14V（14V為峰—峰值，且正負對稱）

頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。

4、實驗電路模塊區

1） 配置固定電路實驗模塊3個，含74LS00、74LS02、74LS20、74LS08、74LS32、74LS86等芯片各一片。

2）配置開放式實驗區二個模塊，含3只IC14 、3只IC16，可擴展2只IC8、1只鎖緊IC40(兼容IC28\IC24\IC20\IC18)。

3）提供1個蜂鳴器。

5、測量表

1）配數字式直流電壓表0～30V 1只；毫伏表100μV～10V 1只。

2）液晶顯示頻率計0～50MHZ 1只。

5、模擬電路模塊

1）單級放大電路、負反饋放大電路、射極跟隨器 、差動放大電路實驗模塊

2）運算放大器模塊，含比例求和運算電路 、波形發生電路 、正弦波振蕩器電路等。

3）可以擴展任意電路模塊

6、綜合電路原理模塊

模塊板由分立元件構成，學生可以自己搭建實驗電路，包含基爾霍夫定理、疊加定理、戴維南定理、電壓源與電流源的等效變換電路、RC一階電路、R、L、C串聯諧振電路、受控源VCVS、VCCS電路和雙口網絡。

7、EDA模塊

1)核心板采用多層高精度PCB設計，系統運行更加穩定、可靠。

2)主芯片采用Altera的CycloneIV系列級FPGA EP4CE10E22C8N。

3)FPGA配置芯片采用EPCS16，容量高達16M BIT，擦寫次數高達上萬次。

4)提供JTAG編程模式。

5)核心板板載USB-Blaster電纜；只需要一根USB線就可以對核心板進行程序下載。

6)一路50M高速、穩定的時鐘源。

7)一路系統復位電路。

    8、實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，永不氧化，美觀漂亮，實驗導線連接穩定可靠。

9、外形尺寸：480×360×148MM。

10、箱體：鋁木合金材料，綠色環保，造型美觀大方。

二、實驗箱實驗內容

數字部分基本實驗

1、門電路邏輯功能及測試

2、譯碼器和數據選擇器

3、組合邏輯電路(半加器、全加器及邏輯運算)

4、觸發器 R-S、D 、J-K

5、計數器電路測試及研究

6、波形產生及單穩態觸發器

7、集成計數器及寄存器

8、三態輸出觸發器及鎖存器

9、時序電路測試與研究

10、寄存器實驗

11、波形產生器及單穩態觸發器實驗

12、555時基電路實驗

模擬部分實驗

1、單級放大電路

2、兩級放大電路

3、負反饋放大電路

4、射極跟隨器

5、差動放大電路

6、比例求和運算電路

7、積分與微分電路

8、波形發生電路

9、正弦波振蕩器

電路原理實驗

1、基本電工儀表的使用與測量誤差的計算
2、減少儀表測量誤差的方法

3、電阻的串聯和并聯電路
4、電阻的混聯電路
5、直流電阻電路故障的檢查
6、線性與非線性電路元件伏安特性的測繪
7、電位、電壓的測定及電路電位圖的繪制
8、基爾霍夫定律

9、疊加定理驗證
10、電壓源與電流源的等效變換
11、戴維南定理的驗證
12、雙口網絡測試
13、一階電路響應的測試
14、R、L、C串聯諧振電路的研究

15、雙口網絡測試實驗

EDA設計應用實驗

1）簡單的QUARTUSII實例設計

2）譯碼器和數據選擇器

3）6位七段數碼管顯示電路的設計

4）設計四位全加器

5）基本觸發器的設計

6）數字頻率計的設計

7）十字路口交通燈自動控制設計

三、實驗箱配置

序號	名稱	說明	數量
1	主機箱	含機箱、工作電源、常用數字模擬信號源、實驗電路模塊區和標配實驗模塊	1
2	模擬電路模塊	1）單級放大電路、負反饋放大電路、射極跟隨器 、差動放大電路實驗模塊 2）運算放大器模塊，含比例求和運算電路 、波形發生電路 、正弦波振蕩器電路等。	1
3	電路原理模塊	分立元件構成，學生可以自己搭建實驗電路	1
4	EDA模塊	EP4CE10核心板+在線下載器	1
5	配套各種實驗連接	1）共25根2號實驗導線40根 2）FPGA專用實驗導線若干 3）1根供電電源線 4）保險絲2根 5）實驗指導書1套。	1

附：使用本實驗箱需配套儀器儀表：萬用表和示波器用戶自備
