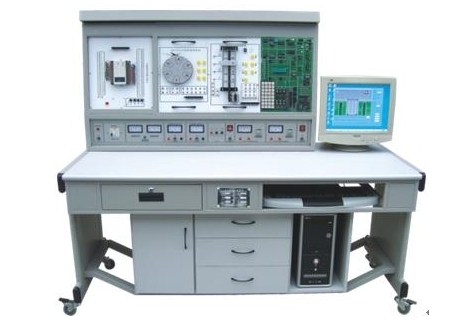

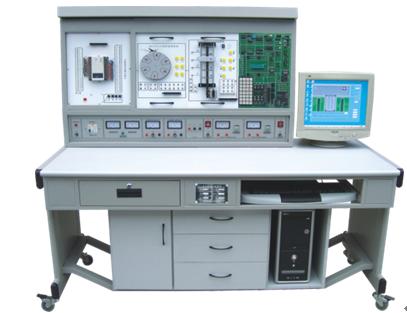

YL-01A  PLC可編程控制實驗及單片機實驗開發系統綜合實驗裝置

一、PLC可編程控制實驗及單片機實驗開發系統綜合實驗裝置 概述

本實驗臺是在“YL-01PLC可編程控制器實驗系統”的基礎上增加單片機實驗開發系統，做到一機多用、資源共享、便于管理、該系統可完成51/96/8088/8086等CPU的單片機、微機的全部軟、硬件實驗。在單片機仿真實驗系統的基礎上。增加8088十六位微機原理和接口實驗。一體化設計，只需更換不同的CPU卡，即可支持多種CPU的實驗開發。提供兩種操作平臺，即可獨立工作，也可與PC機聯機工作。一機在手，別無他求。它適用于《MSC-51單片機原理與接口》、《MSC-96 單片機原理與接口》、《單片機接口技術》、《十六位微機原理與接口》等課程教學。由MCS-51/96CPU卡組成的單片機仿真實驗系統，除實驗功能外，還具有仿真開發功能，可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU，外部仿真空間達64K。實驗時指導書中詳細敘述了各實驗的目的、內容，列出了接線圖，程序接口框圖和程序軟盤，省去了教師和實驗輔導老師為設計、準備調試實驗線路和實驗程序所許的工作量，節約了課堂時間，從事單片機應用開發教學的科研人員根據各自的實際需要使用該實驗系統，可幫助使用者以最短的時間準確有效地完成開發與實驗任務。全套裝置設計合理、功能強大、操作簡單方便。

二、PLC可編程控制實驗及單片機實驗開發系統綜合實驗裝置 系統構成:

1、PLC可編程控制器實驗屏

2、PLC可編程控制器實驗裝置

3、PLC可編程控制器實驗臺

4、編程應用軟件

5、仿真教學軟件

6、PLC及轉接通訊電纜

7、實驗操作桌

8、51/96/8088/8086三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗模塊、溫度自動控制實驗模塊、直流電機實驗模塊、音響模塊等）。

9、電腦或手持編程器（用戶自備或代購）

三、技術參數

◆PLC主機：輸入：24點  輸出：16點

◆型號：三菱FX1N-40MR（也可選擇西門子、歐姆龍，價格另議）

◆輸出電壓：直流24V，電壓表指示

◆利用應用軟件編程

◆電源輸入：交流220V，50Hz

◆電流 ≥2A，電流具有過載保護                   ◆外形尺寸：160×75×140 cm3

四、實驗內容

1、PLC可編程控制器實驗系統：

1．與、或、非邏輯功能實驗                  2．定時器、計數器功能實驗

3．跳轉、分支功能實驗                        4．移位寄存器實驗

5．數據處理功能實驗                            6．微分、位操作實驗

7．交通信號燈PLC自動控制實驗              8．攪拌器的PLC自動控制實驗

9．LED數碼官顯示PLC自動控制實驗          10．四層電梯的PLC自動控制實驗

11．加工中心刀具庫選擇控制實驗             12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗                        14．步進電機的PLC控制

15．模擬電視發射塔實驗實驗                  16．自動送料裝車系統控制實驗

17．自動售貨機實驗                              18．自動成型實驗

19．水塔自動供水控制系統實驗               20．郵件自動分揀實驗

21．自動洗衣機控制系統模擬實驗             22．電鍍過程控制實驗

2、單片機實驗系統：

MCS-51單片機實驗

軟件實驗

外部數據存儲器擴展

硬件實驗

自搭接硬件電路實驗提示

8088/8086系列微機實驗

軟件實驗

硬件實驗

自搭接硬件電路實驗提示

MCS-96單片機實驗

軟件實驗

硬件實驗

自搭接硬件電路實驗提示
